§ 目的
利用下列數學函數，建立曲線的應用程序
- Linear function: y=x
- Sine function: y=sin(180 * x)
- Quadratic function: y=x * x
- Threshold function that returns value 0,5 * sin(x360)* if x is smaller than 0,5 in other case returns 0.
§ 過程
子函數的範圍
§ 結果
在預覽視窗中顯示所建立的曲線
§ 提示
要建立期望的曲線的公式應該被使用
利用 "CreateRealSequence" filter 在指定範圍中建立串聯實數
利用 "RealArrayToProfile" filter 簡介真實的陣列
§ 解決方案
1. 利用 "CreateRealSequence" filter, "inCount" 設 1000, "inStep" 設 0.01，建立實數陣列，做函數的參數
2. 利用 "Empty Formula" filter 來編寫程式，設定新的 "input" -> "inX" 和"CreateRealSequence" filter 的結果做連結
3. 計算線型函數，建立其輸出公式： outLinear = INX
4. 計算正弦函數，建立其輸出公式： outSine = SIN ( INX * 180 )
5. 計算導出二次函數，建立輸出公式： outQuadratical = INX * INX

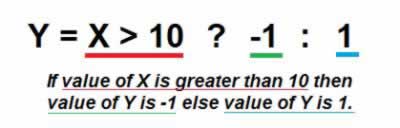

6. 臨界函數的計算要更加複雜，在開始的時候檢查 INX 值題否大於0.5 要加入 : 和 ? 兩個符號。如下圖示顯示如何使用此運算式
3. 利用 "RealArrayToProfile" filter，並和 "Formula" fliter 做輸出入的連結
4. 在預覽視窗中顯示出輸出概況
§
|
|
|
